Комплект хидравлична скоба за лагери, модел YHP Максимална сила на изтегляне 10 - 50 тона
Приложение: Тези професионални комплекти са предназначени за монтаж/демонтаж на пресови сглобки.
Хидравличните скоби премахват отнемащите време и скъпи ремонти, тъй като избягват повредата на частите и намаляват времената на престой на машината. Всички части са произведени от висококачествена кована стомана.
Обхват на доставка:
Пълните комплекти се доставят готови за употреба и включват всички необходими компоненти като проходен цилиндър, хидравлична ръчна помпа, манометър (за управление на силата) и 2-метров хидравличен маркуч с бързи връзки.
|
|
|

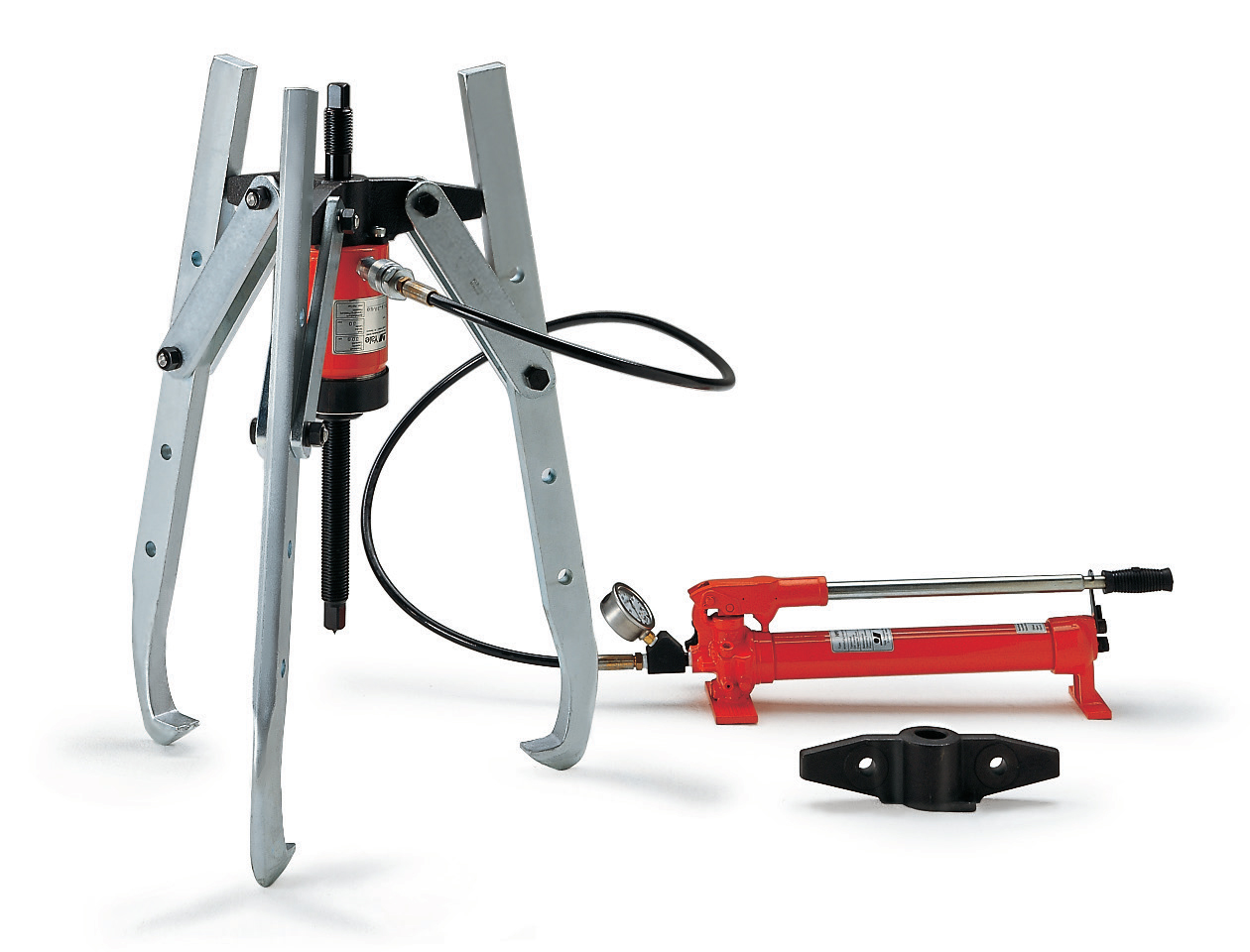

3-раменни скоби
За всички задачи за изваждане, при които трябва да се премахват твърди части, например зъбни колела, ремъчни шайби, маховици, съединители, валове, оси и др. Комплектите могат да се използват както с 3 рамена, така и с 2 рамена.
|
|
Модел
|
EAN №
4025092*
|
Теглителна сила, макс. тона
|
|
YHP-252 G
|
*161992
|
20
|
|
YHP-352 G
|
*162005
|
30
|
|
YHP-552 G
|
*162012
|
50
|
|
|
|

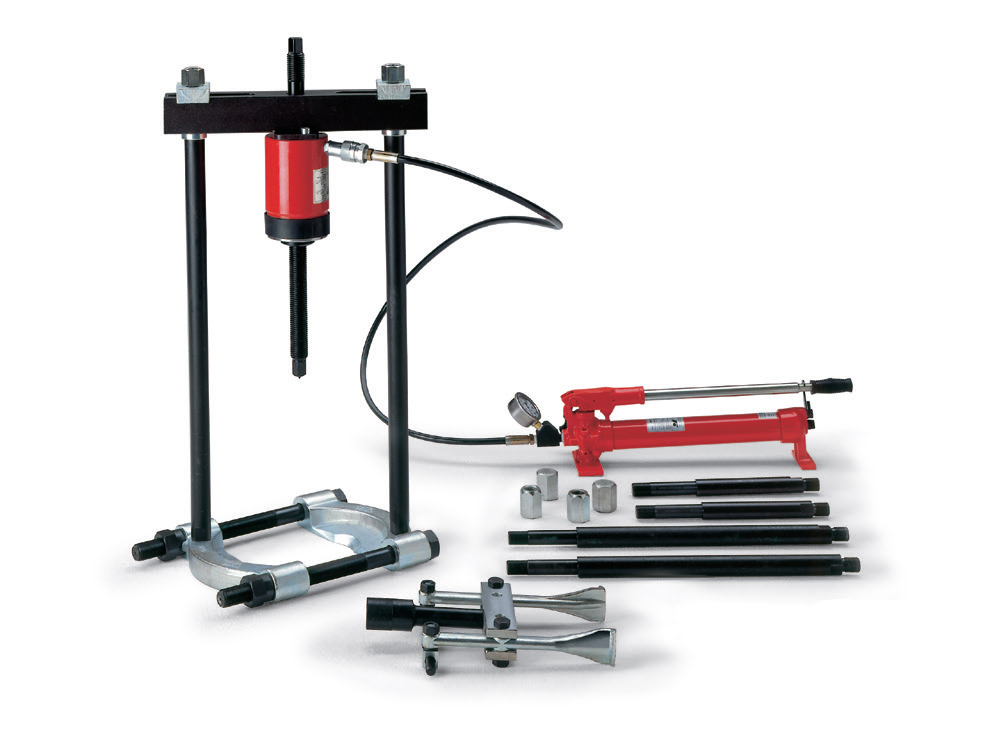

Хидравлична скоба за лагери, сепараторен тип
За демонтажна работа, при която трябва да се изтеглят многосигментни лагери, като например сачмени лагери, ролкови и конусни лагери, радиални и аксиални лагери и др. Обхватът на доставката на тези комплекти включва носеща лагерна скоба (сепараторен тип), за външно и вътрешно изваждане на лагери.
|
|
Модел
|
EAN №
4025092*
|
Теглителна сила, макс. тона
|
|
YHP-262 G
|
*162029
|
10
|
|
YHP-362 G
|
*162036
|
20
|
|
YHP-562 G
|
*162043
|
25
|
|
|
|

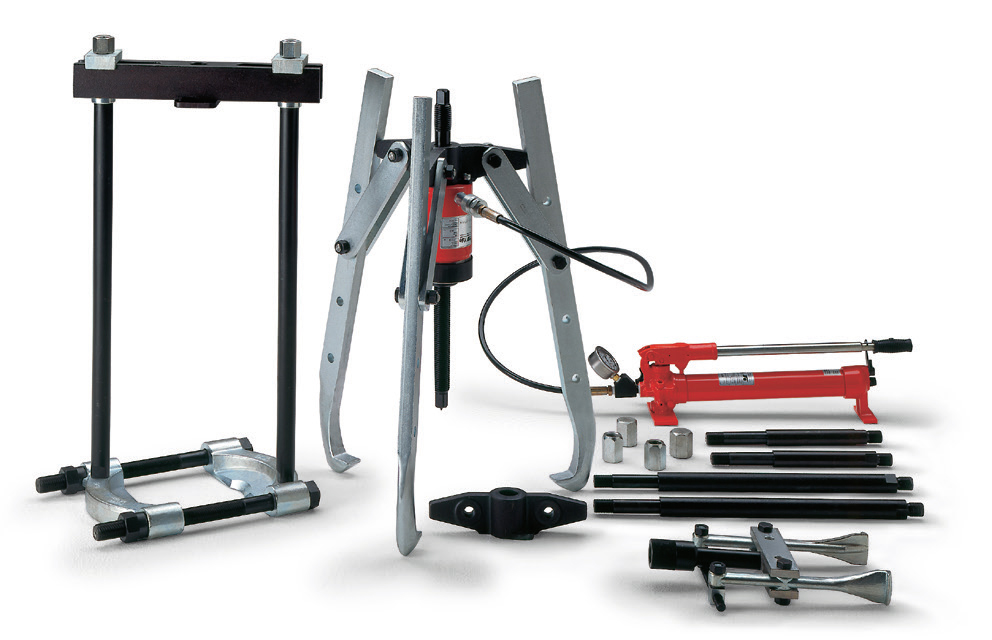

Многофункционални скоби за лагери
Тези многофункционални комплекти за изтегляне са универсални комбинации от двата гореизложени комплекта и включват всички необходими части от набора за изтегляне с 3 рамена и комплекта скоба сепараторен тип.
|
|
Модел
|
EAN №
4025092*
|
Теглителна сила, макс. тона
|
|
YHP-2752 G
|
*161787
|
20/10
|
|
YHP-3752 G
|
*161824
|
30/20
|
|
YHP-5752 G
|
*162050
|
50/25
|
Вид на скобите YHP:
|
3-раменни скоби
|
Сепараторен тип скоби
|
Многофункционални скоби
|
|
Модел
|
YHP-252 G
|
YHP-352 G
|
YHP-552 G
|
YHP-262 G
|
YHP-362 G
|
YHP-562 G
|
YHP-2752 G
|
YHP-3752 G
|
YHP-5752 G
|
|
EAN № 4025092*
|
*161992
|
*162005
|
*162012
|
*162029
|
*162036
|
*162043
|
*161787
|
*161824
|
*162050
|
|
Номинална сила, t
|
20
|
30
|
50
|
10
|
20
|
25
|
20/10
|
30/20
|
50/25
|
|
Ръчна помпа, тип HPS-1/07 A (част 1)
|
•
|
•
|
-
|
•
|
•
|
-
|
•
|
•
|
-
|
|
Ръчна помпа, тип HPS-2/2 A (част 1)
|
-
|
-
|
•
|
-
|
-
|
•
|
-
|
-
|
•
|
|
Комплект манометър, тип GYA-63 (част 2)
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Хидравличен маркуч, тип HHC-20 (част 3)
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Проходен бутален цилиндър (част 4), тип
|
YCS-21/50
|
YCS-33/60
|
YCS-57/70
|
YCS-21/50
|
YCS-33/60
|
YCS-57/70
|
YCS-21/50
|
YCS-33/60
|
YCS-57/70
|
|
Кръстовидна глава, 3-раменна (част 5)
|
•
|
•
|
•
|
-
|
-
|
-
|
•
|
•
|
•
|
|
Кръстовидна глава, 2-раменна (част 6)
|
•
|
•
|
•
|
-
|
-
|
-
|
•
|
•
|
•
|
|
Теглещо рамо, 3 броя (част 8)
|
•
|
•
|
•
|
-
|
-
|
-
|
•
|
•
|
•
|
|
Шпиндел (част 9)
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Регулиращ винт (част 9)
|
•
|
•
|
•
|
-
|
-
|
-
|
•
|
•
|
•
|
|
Планка за теглещо рамо, 6 броя (част 10)
|
•
|
•
|
•
|
-
|
-
|
-
|
•
|
•
|
•
|
|
Болтове и гайки, 6 броя (част 11)
|
•
|
•
|
•
|
-
|
-
|
-
|
•
|
•
|
•
|
|
Монтажни винтове, 2 бр. (част 13а)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Монтажни винтове, 2 бр. (част 13b)
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Тяло с вътрешна резба (част 14)
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Тяга с гладък отвор (част 15)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Сепараторни рамена (част 16)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Плъзгаща се плоча, 2 бр. (част 17)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Гайки, 2 броя (част 18)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Шайби, 2 бр. (част 19)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Издърпващ крак, къс, 2 бр. (част 20), мм
|
-
|
-
|
-
|
280
|
255
|
455
|
280
|
255
|
455
|
|
Издърпващ крак, дълъг, 2 бр. (част 21), мм
|
-
|
-
|
-
|
460
|
505
|
773
|
460
|
505
|
773
|
|
Крайна пета, 2 бр. (част 24)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Съединително тяло, 2 броя (част 25)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Захващаща скоба за лагери (част 26)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Вътрешна изтегляща скоба (част 27)
|
-
|
-
|
-
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Калъф за съхранение (част 29)
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
•
|
|
Тегло, кг
|
40
|
65
|
120
|
46
|
86
|
156
|
91
|
172
|
295
|
Означение на символите: • включени в комплекта, - не са включени
Размери на хидравлични скоби модел YHP
|
Модел
|
20 тона
|
30 тона
|
50 тона
|
|
3-раменен захват А, mm
|
300
|
520
|
700
|
|
C, mm
|
0 - 817
|
0 – 977
|
0 – 1233
|
|
3-раменен захват B, mm
|
500
|
900
|
1200
|
|
D, mm
|
25 – 155
|
30 – 250
|
75 – 330
|
|
2-раменен захват А, mm
|
300
|
520
|
700
|
|
E, mm
|
152
|
250
|
330
|
|
2-раменен захват B, mm
|
420
|
700
|
1000
|
|
F, mm
|
140
|
150
|
150
|
|
G, mm
|
30 - 180
|
75 - 230
|
75 - 230
|
