Насочващи клапани, 700 бара, модел VHP и модел VHH
Ръчно управляеми
Тези насочващи клапани контролират потока на маслото в комбинация с хидравлични модули (YHH-4/3 с ръчни помпи).
Всички клапани имат 3 позиции на лоста, за да управляват движението на свързания хидравличен цилиндър:
• Лява позиция: цилиндърът се издига.
• Средна позиция: цилиндърът се задържа (циркулация без налягане).
• Дясна позиция: цилиндърът се снижава.
В средно положение (задръжане) буталото на цилиндъра спира и потокът на маслото се насочва по веригата обратно към резервоара (P към T). Насочващите клапани могат да бъдат монтирани с фланец директно върху помпените агрегати или на тръбната инсталация (отделно от агрегата).
Всички клапани (с изключение на модела VHH) имат допълнителна връзка под налягане отзад на корпуса на клапана. Те могат да се използва за свързване на манометър или клапан за регулиране на налягането (например модел VPR-3). Връзката "T" трябва винаги да е свързана към резервоара и следователно без никакво обратно налягане. Манометрите не са включени.
Технически характеристики на модел VHP и модел VHH:
|
Модел
|
EAN. №
4025092*
|
Налягане, max.
l/min
|
Размер
|
Връзка
|
Хидравлични символи
|
Приложение
|
|
VHP-3/3-1
|
*155175
|
8 - 16
|
1
|
3/8 NPT
|
|

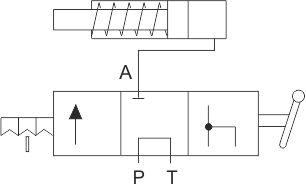

3/3-посочен клапан „отворен“ средно положение (циркулация без налягане) за управление на еднопосочно действащи хидравлични цилиндри, стандартен клапан за по-малки моторни помпи, размер 1.
|
|
VHP-3/3-2
|
*155199
|
20 – 40
|
2
|
3/8 NPT
|
3/3-посочен клапан „отворен“ средно положение (циркулация без налягане) за управление на еднопосочно действащи хидравлични цилиндри, голям размер, стандартен клапан за по-големи моторни помпи, размер 2.
|
|
VHP-3/3-1 CC
|
*155182
|
8 - 16
|
1
|
3/8 NPT
|
|

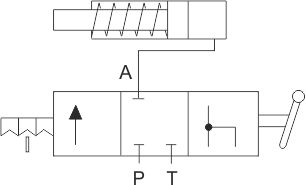

3/3-посочен клапан „затворено“ средно положение за управление на еднопосочно действащи хидравлични цилиндри, само когато няколко цилиндъра са свързани паралелно, размер 1.
|
|
VHP-3/3-2 CC
|
*155205
|
20 – 40
|
2
|
3/8 NPT
|
3/3-посочен клапан „затворено“ средно положение за управление на еднопосочно действащи хидравлични цилиндри, само когато няколко цилиндъра са свързани паралелно, размер 2.
|
|
VHP-4/3-1
|
*154857
|
8 - 16
|
1
|
3/8 NPT
|
|

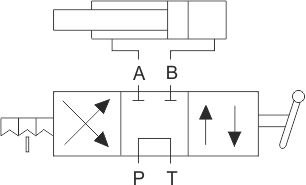

4/3-посочен клапан „отворен“ средно положение (циркулация без налягане) за управление на двупосочно действащи хидравлични цилиндри, стандартен клапан за по-малки моторни помпи, размер 1.
|
|
VHP-4/3-2
|
*154864
|
20 – 40
|
2
|
3/8 NPT
|
4/3-посочен клапан „отворен“ средно положение (циркулация без налягане) за управление на двупосочно действащи хидравлични цилиндри, голям размер, стандартен клапан за по-големи моторни помпи, размер 2.
|
|
VHP-4/3-1 CC
|
*154932
|
8 - 16
|
1
|
3/8 NPT
|
|

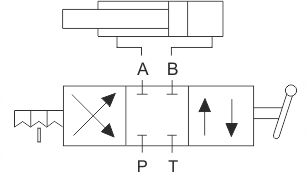

4/3-посочен клапан „затворено“ средно положение за управление на двупосочно действащи хидравлични цилиндри, само когато няколко цилиндъра са свързани паралелно, размер 1.
|
|
VHP-4/3-2 CC
|
*154956
|
20 – 40
|
2
|
3/8 NPT
|
4/3- посочен клапан „затворено“ средно положение за управление на двупосочно действащи хидравлични цилиндри, само когато няколко цилиндъра са свързани паралелно, размер 2.
|
|
VHH-4/3
|
*154840
|
2 -3
|
Малък специален дизайн
|
1/4 NPT
|
 |
4/3-посочен клапан „отворен“ средно положение (циркулация без налягане) за управление на двупосочно действащи хидравлични цилиндри.
Специална изпълнение за монтаж на всички ръчни помпи HPS (с комплект за свързване FY-703). Подходящ и за по-малки моторни помпи.
|
